• Ancienne génération de poste HTA/BT Smart (PA IRIS)

• Transformateurs HTA/BT avec régleur en charge pour gérer la tension BT

Pas de déploiement industriel prévu

• Test d’une solution de régulation de tension HTA centralisée (FAR U) : test d’une première solution technique et enrichissement de l’estimateur d’état pour intégrer l’installation de stockage

• Etude d’un Disjoncteur réenclencheur en réseau pour améliorer la qualité de fourniture dans les zones rurales (HTA)

• Prototype de Dispositif d’échange d’informations d’exploitation numérique (eDEIE) • Utilisation de stockages pour faciliter l’insertion de la production EnR

Poursuite du développement avant industrialisation

• Régulation locale de tension (réactif) pour les producteurs HTA, publiée en 2016 dans la DTR

• Développement d’une première génération de postes HTA/BT « smart » avec des fonctions de mesures étendues

• Dispositif d’échanges d’information d’exploitation (DEIE xG)

Déploiement industriel

RÉALISATIONS ET ENSEIGNEMENTS

• Expérimenter de nouvelles fonctions pour une meilleure gestion de l’intégration des énergies renouvelables sur le réseau moyenne tension

• Etudier l’impact des énergies renouvelables sur la qualité de l’onde, les plans de protection, la sécurité des biens et des personnes

• Adapter les outils de planification du réseau au caractère intermittent des énergies renouvelables

• Etudier les apports des solutions de stockage comme moyen de stabilisation du réseau

OBJECTIFS DU PROJET

RÉALISÉ

3 200 clients, 1 site de production éolien de 18 MW avec système de stockage

(2 MW), 1 poste source

Périmètre :

2012-2016

Durée :

Vendeuvre-sur-Barse (Aube)

Lieu :

INFOS

Intégration de fortes capacités de production éolienne sur un réseau rural

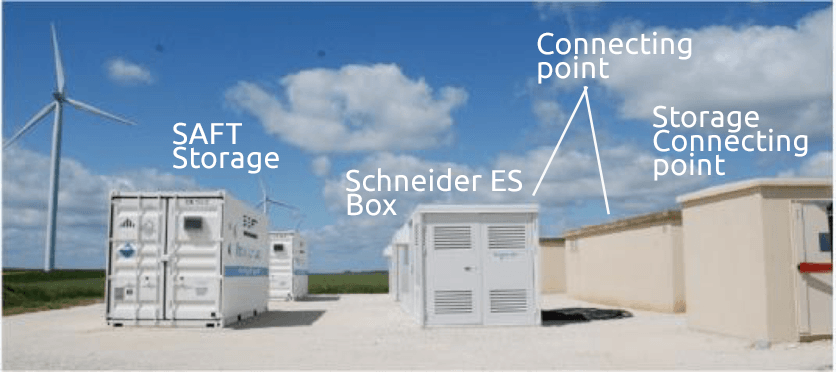

Architecture du système de stockage

• Une trentaine de services identifiés pour la production, la distribution, le transport, la consommation

• 2 services testés (avec une possibilité de basculer de départ mixte en départ dédié). Des résultats concluants pour le lissage, l’écrêtement, le réglage de fréquence et de tension

• Une démonstration avec approche multi-acteurs/multi-services avec une disponibilité de 94% sur 304 jours d’expérimentation, jusqu’à 4 cycles charge/décharge complets par jour, un rendement énergétique global de 85% pour certains services

UTILISATION OPTIMALE DU STOCKAGE PAR BATTERIE DANS UNE LOGIQUE MULTI-ACTEURS/MULTI-SERVICES

Zoom sur quelques enseignements majeurs

• Une mise en œuvre préindustrielle du mini PCCN

• Une régulation locale pour la production permettant de moduler l’absorption/injection de puissance réactive pour mieux réguler le réseau

• Une régulation centralisée (ACR  Poste Source) permettant une régulation de tension dynamique tenant compte de l’état du réseau en temps réel

• Des tests de réglage dynamique de tension au poste HTA/BT

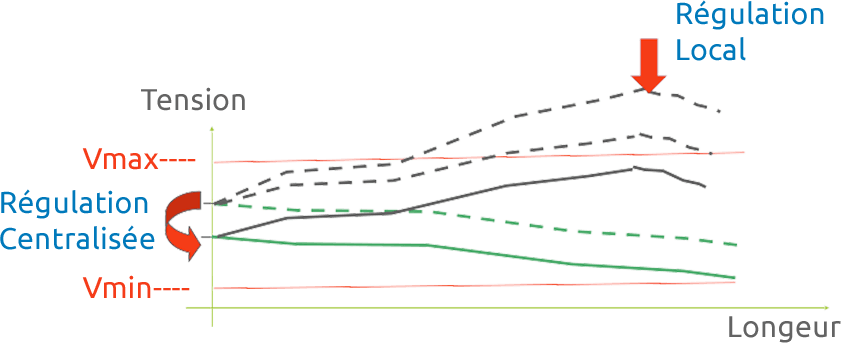

AUGMENTATION DES CAPACITÉS D’ACCUEIL DES ENR GRÂCE À UNE RÉGULATION DYNAMIQUE DE TENSION

Zoom sur quelques enseignements majeurs
