Pilotage du réseau de distribution en s’appuyant sur une chaîne de communication CPL

RÉALISÉ

INFOS

Lieu :

Toulouse

Durée :

2012-2016

Périmètre :

1000 clients équipés de compteurs LinkyG3, 2 Postes Sources, 5 départs HTA, 26 postes HTA/BT

OBJECTIFS DU PROJET

• Développer une chaîne de communication complète sur l’ensemble du réseau de distribution basée sur le CPL-G3.

• Tester les services offerts par la chaîne «full CPL» en termes d’observabilité et de commandabilitédes réseaux électriques et télécom.

• Développer un estimateur d’état BT temps réel innovant répondant aux enjeux d’équilibre entre la production et la consommation.

• Superviser le réseau BT grâce au système embarqué au poste HTA/BT.

RÉALISATIONS ET ENSEIGNEMENTS

Déploiement industriel

Validation de la chaîne CPL-G3

(en aval du concentrateur) et des services réseau associées.

Poursuite du développement avant industrialisation

• Déploiement de capteurs, coupleurs, systèmes intelligents sur le réseau HTA et BT.

• Implémentation d’algorithmes de prise de décisions autonomes au sein du data concentrateur.

Pas de déploiement industriel prévu

Usage du CPL pour communiquer en amont du concentrateur (BPL, CPL HTA…) : tests de propagation des signaux CPL-G3 en HTA en milieux urbain et rural (essais de connectivité, tests de robustesse) -solution technique potentiellement intéressante dans certains rares cas mais coûts élevés à une maille France.

Zoom sur quelques enseignements majeurs

ESTIMATEUR D’ÉTAT TEMPS RÉEL BT

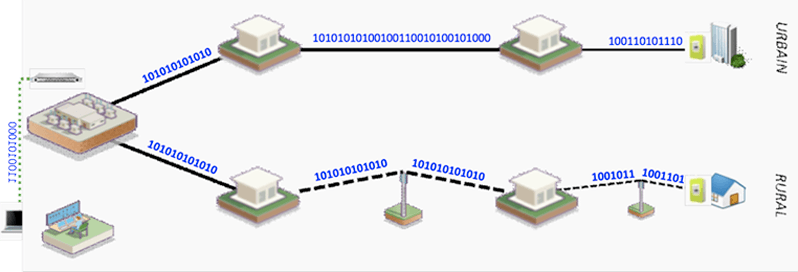

Architecture du système de communication CPL

• Potentiel intéressant des performances de communication en CPL G3 des compteurs BT aux postes sources en zone urbaine (débits, latences, robustesse)

• Mise en oeuvre effective de services métier existants (commande d’OMT, remontée de TM, fonctions Linky) et innovants (supervision BT temps réel) à travers la chaîne CPL sécurisée

• Communication de bout-en-bout de la chaîne SOGRID possible en zone rurale avec néanmoins une bande passante plus limitée

Zoom sur quelques enseignements majeurs

COMMUNICATION CPL-G3

• Remontée de l’état d’un réseau BT avec un pas de temps 10 minutes et paramétrable à 5 minutes.

• Algorithme de calcul d’estimation nécessitant un panel de mesures suffisant et une optimisation de la sélection des points de mesures et du choix de modèle pour les réseaux électriques.

• Obtention du profil de tension de la grappe BT (moyenné avec une erreur moyenne < 1%) et de la charge au niveau du transformateur HTA/BT (puissances) concerné

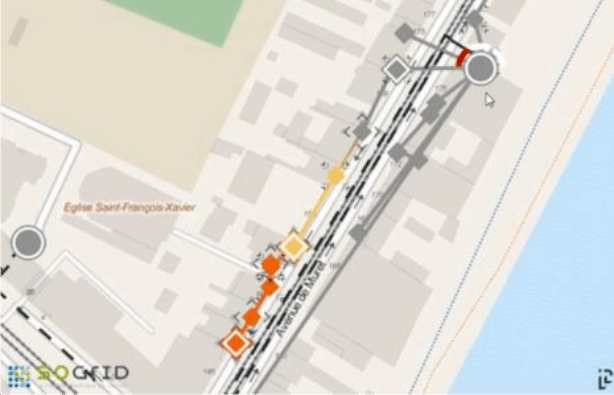

Service de supervision du réseau BT en temps réel
